Kタイプ中荷重用 樹脂ベアリング 金属インサート成形品 POMタイヤ

図CDタイプの許容荷重を2〜4倍に引き上げた中荷重用 樹脂ベアリングです。滑らかな回転と高い静音機能を有します。VA、CDのご提案にお役立て下さい。

使用例

  • 事務機器関連（中荷重キャビネット、書庫、工具キャビネット、等）

中荷重用 樹脂ベアリング 金属インサート成形品 POMタイヤ

標準型 type1

以下の7品種の材質は、内輪＝炭素鋼+熱処理+三価ユニクロ、外輪＝炭素鋼+熱処理+三価ユニクロ+POMインサート、球＝炭素鋼+熱処理に成ります。

中荷重用 樹脂ベアリング金属インサート成形品 POMタイヤ 標準型 type1
Roller No. D1 D2 B1 外周R L/C
K-196/56 19 5 6 - 35kg
K-227/67COD 22 6 7 - 40kg
K-268/68W 26 6 8 - 60kg
K-268D/B-87WOD 26 8 8 - 60kg
MK-268D/B-87WOD 26 8 8 5R 60kg
K-309/69W 30 6 9 - 60kg
K-309D/B-87WOD 30 8 9 - 60kg
MK-309D/B-87WOD 30 8 9 5R 60kg
K-309D/B-89WOD 30 8 9 - 60kg
MK-309D/B-89WOD 30 8 9 5R 60kg
K-309D/B-69WOD 30 6 9 - 60kg
MK-309D/B-69WOD 30 6 9 5R 60kg

中荷重用 樹脂ベアリング 金属インサート成形品 POMタイヤ

標準型 type2

以下の11品種の材質は、内輪＝炭素鋼+熱処理+三価ユニクロ、外輪＝炭素鋼+熱処理+三価ユニクロ+POMインサート、球＝炭素鋼+熱処理に成ります。

中荷重用 樹脂ベアリング金属インサート成形品 POMタイヤ 標準型 type2
Roller No. D1 D2 B1 B2 L/C
K-196/57 19 5 6 1 35kg
K-226/67C 22 6 6 1 40kg
K-227/57 22 5 7 0.5 40kg
K-227/67 22 6 7 0.5 40kg
K-227/58 22 5 7 1.5 40kg
K-227/68 22 6 7 1.5 40kg
K-256/67C 25 6 6 1 40kg
K-268/58 26 5 8 0.5 60kg
K-268/68 26 6 8 0.5 60kg

中荷重用 樹脂ベアリング 金属インサート成形品 POMタイヤ

標準型 type3

以下の27品種の材質は、内輪＝炭素鋼+熱処理+三価ユニクロ、外輪＝炭素鋼+熱処理+三価ユニクロ+POMインサート、球＝炭素鋼+熱処理に成ります。

中荷重用 樹脂ベアリング金属インサート成形品 POMタイヤ 標準型 type3
Roller No. D1 D2 B1 B2 B3 外周R L/C
K-196/410.3片 19 4 6 3 1.3 - 35kg
K-196/57W 19 5 6 0.5 0.5 - 35kg
K-226/57W 22 5 6 0.5 0.5 - 40kg
K-226/67W 22 6 6 0.5 0.5 - 40kg
K-226/58W 22 5 6 1 1 - 40kg
K-226/68W 22 6 6 1 1 - 40kg
K-226/69W 22 6 6 1.5 1.5 - 40kg
K-226/610W 22 6 6 2 2 - 40kg
K-226/616W 22 6 6 5 5 - 40kg
K-227/58OD 22 5 7 0.5 0.5 - 40kg
K-227/68OD 22 6 7 0.5 0.5 - 40kg
K-256/57W 25 5 6 0.5 0.5 - 40kg
K-256/67W 25 6 6 0.5 0.5 - 40kg
K-256/58W 25 5 6 1 1 - 40kg
K-256/68W 25 6 6 1 1 - 40kg
K-256/69W 25 6 6 1.5 1.5 - 40kg
K-256/610W 25 6 6 2 2 - 40kg
K-256/616W 25 6 6 5 5 - 40kg
K-268/69W 26 6 8 0.5 0.5 - 60kg
K-268/N6-9.5W(SIM-26H6) 26 6 8 0.75 0.75 - 60kg
K-268/610W 26 6 8 1 1 - 60kg
K-268/616W 26 6 8 4 4 - 60kg
K-268D/B-89WOD 26 8 8 0.5 0.5 - 60kg
MK-268D/B-89WOD 26 8 8 0.5 0.5 5R 60kg
K-268D/B-810WOD 26 8 8 1 1 - 60kg
MK-268D/B-810WOD 26 8 8 1 1 5R 60kg
K-268D/B-810WOD 26 8 8 1 1 - 60kg
MK-268D/B-810WOD 26 8 8 1 1 5R 60kg
K-268D/B-69WOD 26 6 8 0.5 0.5 - 60kg
MK-268D/B-69WOD 26 6 8 0.5 0.5 5R 60kg
K-268D/B-610WOD 26 6 8 1 1 - 60kg
MK-268D/B-610WOD 26 6 8 1 1 5R 60kg
K-309/610W 30 6 9 0.5 0.5 - 60kg
K-309/616W 30 6 9 3.5 3.5 - 60kg
K-309D/B-810WOD 30 8 9 0.5 0.5 - 60kg
MK-309D/B-810WOD 30 8 9 0.5 0.5 5R 60kg
K-309D/B-610WOD 30 6 9 0.5 0.5 - 60kg
MK-309D/B-610WOD 30 6 9 0.5 0.5 5R 60kg

中荷重用 樹脂ベアリング 金属インサート成形品 POMタイヤ

両軸型

以下の6品種の材質は、内輪＝炭素鋼+熱処理+三価ユニクロ、球＝炭素鋼+熱処理、外輪=Ｐ．Ｏ．Ｍ．に成ります。

中荷重用 樹脂ベアリング金属インサート成形品 POMタイヤ 両軸型
Roller No. D1 D2 B1 B2 B3 B4 B5 L/C Fig
K-226/5-15.2RO 22 5 6 2 2 2.6 2.6 40kg 2
K-227/5-15.2RO 22 5 7 2 1 2.6 2.6 40kg 1
K-256/5-15.2RO 25 5 6 1.5 1.5 2.6 2.6 40kg 2
K-268/5-15.2RO 26 5 8 1 1 2.6 2.6 60kg 1
K-309/5-15.2RO 30 5 9 0.5 0.5 2.6 2.6 60kg 1

中荷重用 樹脂ベアリング 金属インサート成形品 POMタイヤ

カシメ軸型

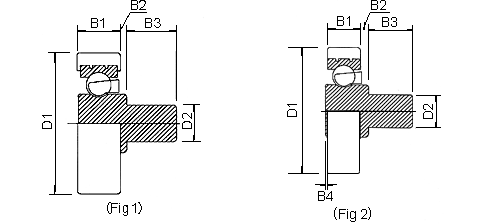

(Fig1)、(Fig2)の材質は、内輪＝炭素鋼+三価ユニクロ、外輪＝炭素鋼+熱処理+三価ユニクロ+POMインサート、球＝炭素鋼+熱処理に成ります。
(Fig3)、(Fig4)の材質は、内輪＝炭素鋼+熱処理+三価ユニクロ、ピン＝炭素鋼+三価ユニクロ、外輪＝炭素鋼+熱処理+三価ユニクロ+POMインサート、球＝炭素鋼+熱処理に成ります。

中荷重用 樹脂ベアリング金属インサート成形品 POMタイヤ カシメ軸型
Roller No. D1 D2 B1 B2 B3 B4 B5 L/C Fig
K-196/P5 19 5 6 0.5 3.2 0.2 − 20kg

1
K-226/PH0.5 22 5 6 0.5 5.4 0.1 − 40kg 3
K-226/57SO 22 5 6 0.8 4 − 0.8 40kg 4
K-226/P5 22 5 6 1.5 3.5 − 0.3 30kg 2
K-227/P5SO 22 5 7 1.5 3.7 0.7 − 40kg 3
K-226/P6 22 6 6 1.5 4 − 0.5 30kg 2
K-226/PH2.5 22 5 6 2.5 3.8 − 0.5 40kg (4)ポイントピン
K-226/PH4 22 5 6 4.5 4 − 0.5 40kg 4
K-226/P5-5 22 5 6 5.5 3.5 − 0.5 30kg 2
K-227/PH0.5 22 5 7 0.5 5.4 1.1 − 40kg 3
K-227/57SO 22 5 7 0.8 4 0.3 − 40kg 3
K-227/P5 22 5 7 1.5 3.5 0.7 − 30kg 1
K-226/P5SO 22 5 6 1.5 3.5 − 0.3 40kg 4
K-227/P6 22 6 7 1.5 4 0.5 − 30kg 1
K-227/PH2.5 22 5 7 2.5 3.8 0.5 − 40kg (3)ポイントピン
K-227/PH4 22 5 7 4.5 4 0.5 − 40kg 3
K-227/P5-5 22 5 7 5.5 3.5 0.5 − 30kg 1
K-256/PH0.5 25 5 6 0.5 5.4 0.1 − 40kg 3
K-256/57SO 25 5 6 0.8 4 − 0.8 40kg 4
K-256/P5 25 5 6 1.5 3.5 − 0.3 30kg 2
K-256/P5SO 25 5 6 1.5 3.7 − 0.3 30kg 4
K-256/P6 25 5 6 1.5 4 − 0.5 40kg 2
K-256/PH2.5 25 6 6 2.5 3.8 − 0.5 40kg (4)ポイントピン
K-256/PH4 25 5 6 4.5 4 − 0.5 40kg 4
K-256/P5-5 25 5 6 5.5 3.5 − 0.5 30kg 2
K-268/P5 26 5 8 0.5 3.5 0.7 − 30kg 1
K-268/P5SO 26 5 8 0.5 3.7 0.7 − 40kg 3
K-268/P6 26 6 8 0.5 4 0.5 − 30kg 1
K-268/PH2.5 26 5 8 1.5 3.8 0.5 − 60kg (3)ポイントピン
K-268/PH4 26 5 8 3.5 4 0.5 − 60kg 3
K-268/P5-5 26 5 8 4.5 3.5 0.5 − 30kg 1
K-309/P5 30 5 9 0 3.5 1.2 − 30kg 1
K-309/P5SO 30 5 9 0 3.7 1.2 − 60kg 3
K-309/P6 30 6 9 0 4 1 − 30kg 1
K-309/PH2.5 30 5 9 1 3.8 1 − 60kg (3)ポイントピン
K-309/PH4 30 5 9 3 4 1 − 60kg 3
K-309/P5-5 30 5 9 4 3.5 1 − 30kg 1

中荷重用 樹脂ベアリング 金属インサート成形品 POMタイヤ

ネジ軸型

以下の45品種の材質は、内輪＝炭素鋼+熱処理+三価ユニクロ、外輪＝炭素鋼+熱処理+三価ユニクロ+POMインサート、球＝炭素鋼+熱処理に成ります。

中荷重用 樹脂ベアリング金属インサート成形品 POMタイヤＲ ネジ軸型
Roller No. D1 D2 B1 B2 B3 B4 外周R head L/C Fig
K-196/SS0.5 19 M6-1 6 0.5 8 − − 35kg

1
K-196/S-2 19 M6-1 6 2.0 8 − − 35kg

1
K-196/SS3.5 19 M6-1 6 3.5 8 − − 35kg

1
K-196/SS5.5 19 M6-1 6 5.5 8 − − 35kg

1
K-226/S0.5 22 M6-1 6 1 8 0.3 − 40kg

2
K-226/S-1 22 M6-1 6 1.5 8 0.3 − 40kg

2
K-226/S-2 22 M6-1 6 2.5 8 0.3 − 40kg

2
K-226/S-3 22 M6-1 6 3.5 8 0.3 − 40kg

2
K-226/S-4 22 M6-1 6 4.5 8 0.3 − 40kg

2
K-226/S-5 22 M6-1 6 5.5 8 0.3 − 40kg

2
K-226/S-6 22 M6-1 6 6.5 8 0.3 − 40kg

2
K-227/S0.5 22 M6-1 7 1 8 − − 40kg

1
K-227/S-1 22 M6-1 7 1.5 8 − − 40kg

1
K-227/S-2 22 M6-1 7 2.5 8 − − 40kg

1
K-227/S-3 22 M6-1 7 3.5 8 − − 40kg

1
K-227/S-4 22 M6-1 7 4.5 8 − − 40kg

1
K-227/S-5 22 M6-1 7 5.5 8 − − 40kg

1
K-227/S-6 22 M6-1 7 6.5 8 − − 40kg

1
K-256/S0.5 25 M6-1 6 1 8 0.3 − 40kg

1
K-256/S-1 25 M6-1 6 1.5 8 0.3 − 40kg

1
K-256/S-2 25 M6-1 6 2.5 8 0.3 − 40kg

1
K-256/S-3 25 M6-1 6 3.5 8 0.3 − 40kg

1
K-256/S-4 25 M6-1 6 4.5 8 0.3 − 40kg

1
K-256/S-5 25 M6-1 6 5.5 8 0.3 − 40kg

1
K-256/S-6 25 M6-1 6 6.5 8 0.3 − 40kg

1
K-268/S0.5 26 M6-1 8 0 8 − − 60kg

1
K-268/S-1 26 M6-1 8 0.5 8 − − 60kg

1
K-268/S-2 26 M6-1 8 1.5 8 − − 60kg

1
K-268/S-3 26 M6-1 8 2.5 8 − − 60kg

1
K-268/S-4 26 M6-1 8 3.5 8 − − 60kg

1
K-268/S-5 26 M6-1 8 4.5 8 − − 60kg

1
K-268/S-6 26 M6-1 8 5.5 8 − − 60kg

1
K-268D/S-3.5OD 26 M8-1 8 4 12 − − 60kg

MK-268D/S-3.5OD 26 M8-1 8 4 12 − 5R 60kg

K-309/S-1 30 M6-1 9 0 8 − − 60kg

1
K-309/S-2 30 M6-1 9 1 8 − − 60kg

1
K-309/S-3 30 M6-1 9 2 8 − − 60kg

1
K-309/S-4 30 M6-1 9 3 8 − − 60kg

1
K-309/S-5 30 M6-1 9 4 8 − − 60kg

1
K-309/S-6 30 M6-1 9 5 8 − − 60kg

1
K-309D/S-3.5OD 30 M8-1 9 3.5 12 − − 60kg

MK-309D/S-3.5OD 30 M8-1 9 3.5 12 − 5R 60kg

  • L/C=Load Capacity at 300 r.p.m. (kg).
    L/C=毎分３００回転時の許容荷重を示します。
  • Depend on a stock position, minimum quantity might be applied for few models.
    ごく一部受注生産の物があり、ミニマムロットをお願いする事があります。

製品は全て日本製です。
